Vliegtuigrail-fitting met 3/8"-moer, klembereik 0-20 mm

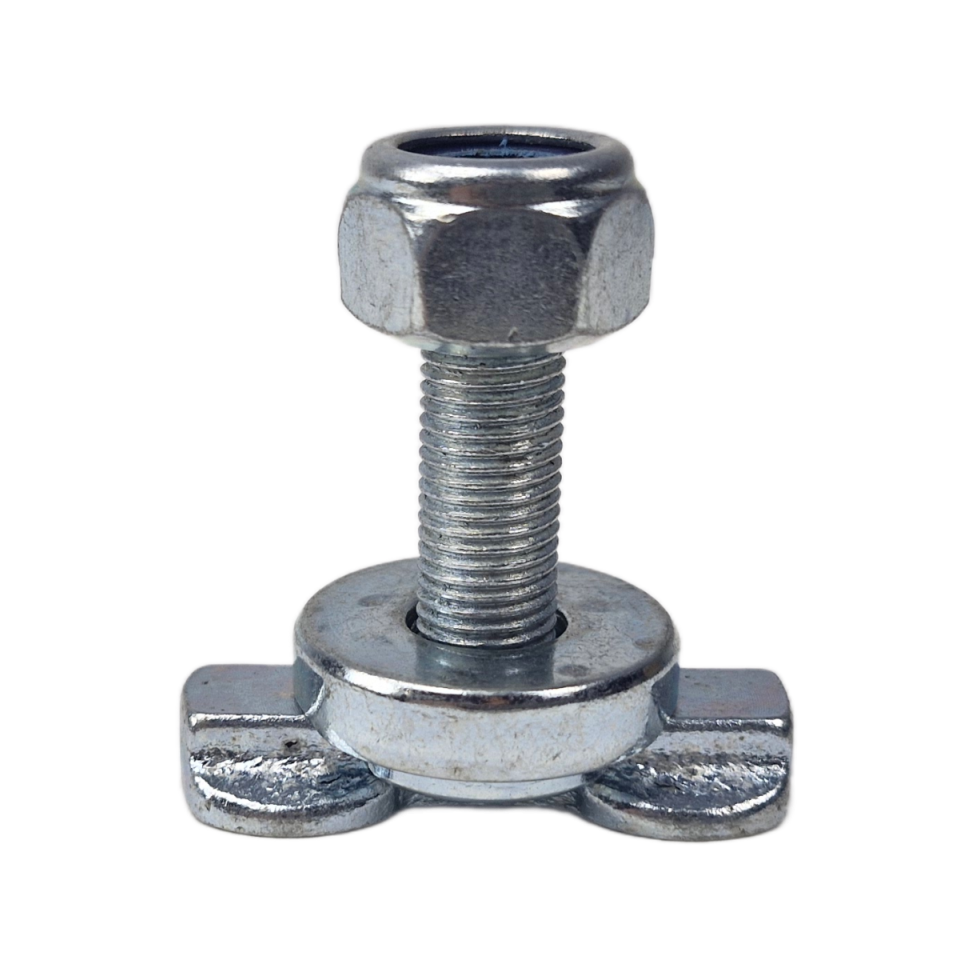

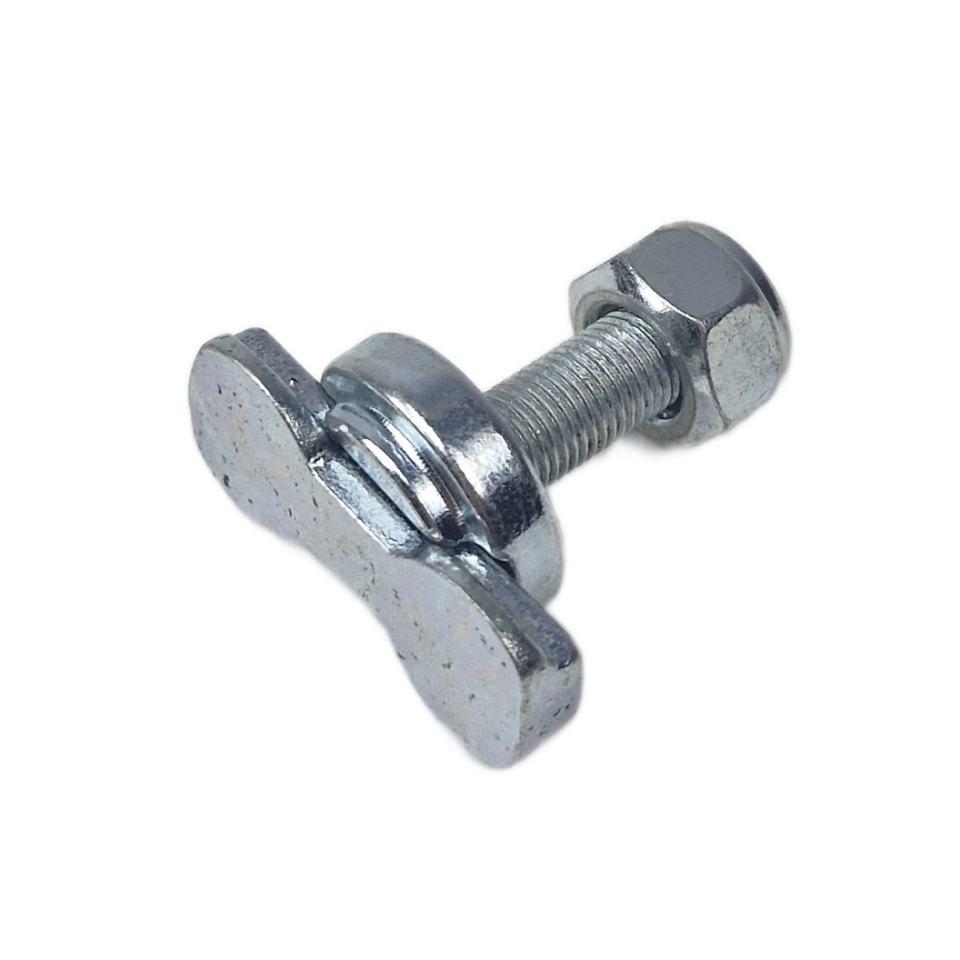

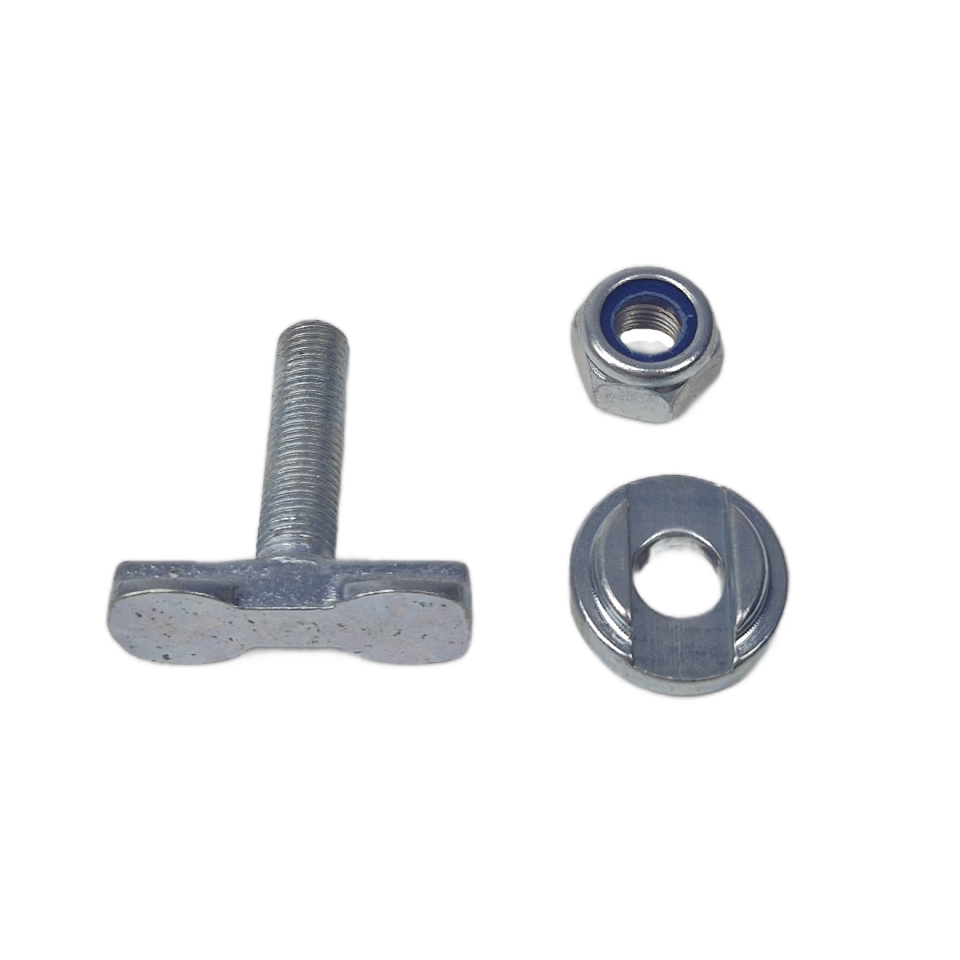

Deze vliegtuigrail fitting met 3/8" moer creëert een flexibel montagepunt in een aluminium vliegtuigrail. De fitting is voorzien van een ring en 3/8" schroefdraad met moer, waarmee verschillende passende accessoires en onderdelen kunnen worden bevestigd.

De FI-10-40-20 heeft een klembereik van 0-20 mm en een schroefdraadlengte van 34 mm. Hierdoor is de fitting geschikt voor verschillende montagetoepassingen, bijvoorbeeld bij de inrichting van een bedrijfswagen, trailer of andere laadruimte.

3/8" schroefdraad is geen M10

Deze fitting heeft 3/8" schroefdraad. Dit is een Amerikaanse maat die qua diameter dicht bij 10 mm ligt, maar een andere schroefdraad heeft dan M10. Gebruik daarom uitsluitend een passende 3/8" moer of ander accessoire met de juiste schroefdraad en ga niet uit van uitwisselbaarheid met M10.

Klembereik van 0-20 mm

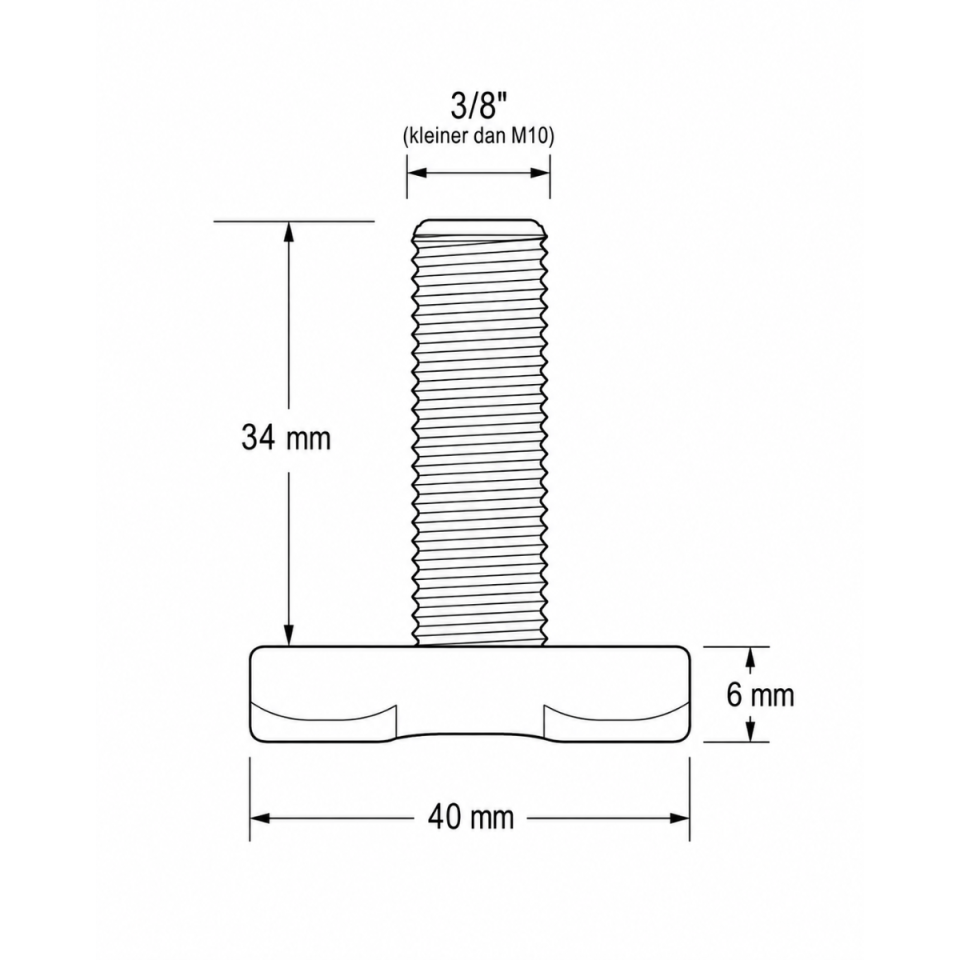

Het klembereik bedraagt 0-20 mm, gemeten tussen de onderkant van de aangedraaide moer en de bovenkant van de ring. Hierdoor kunnen onderdelen met verschillende materiaaldiktes op de fitting worden gemonteerd.

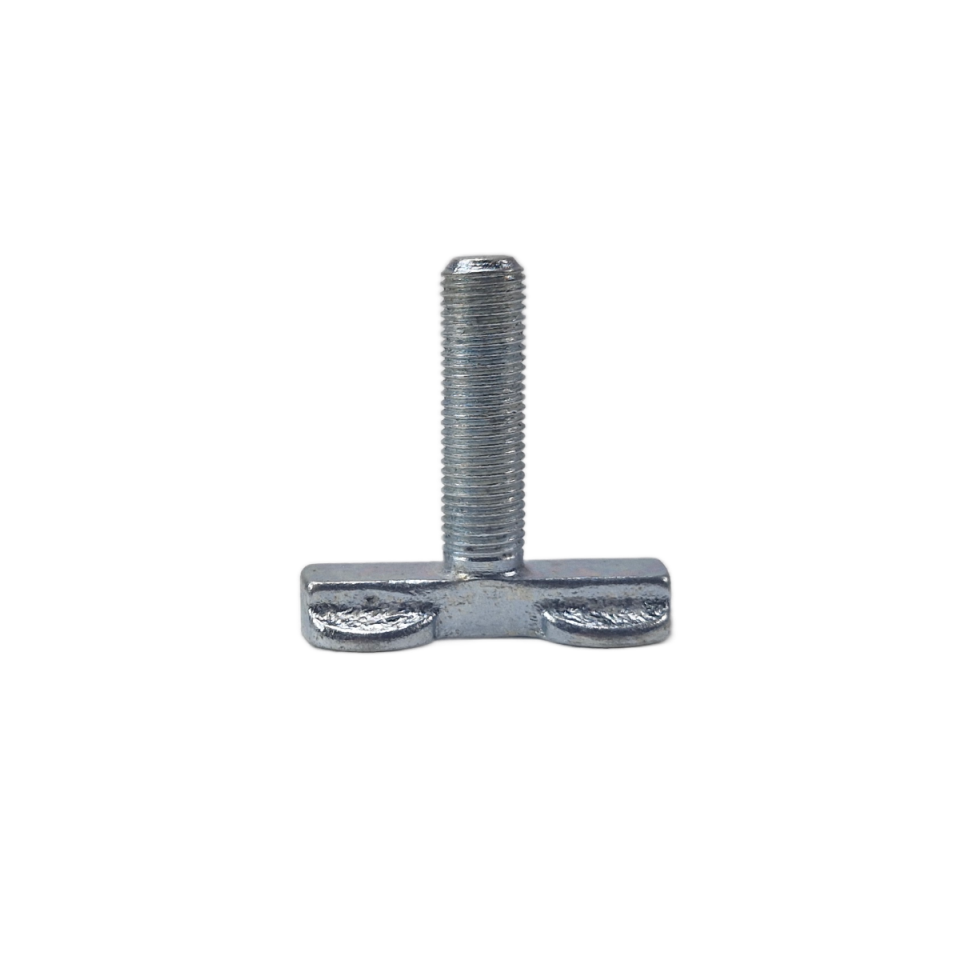

De schroefdraad zelf heeft een lengte van 34 mm, waarbij de ring en moer niet zijn meegerekend.

Flexibel te positioneren in de vliegtuigrail

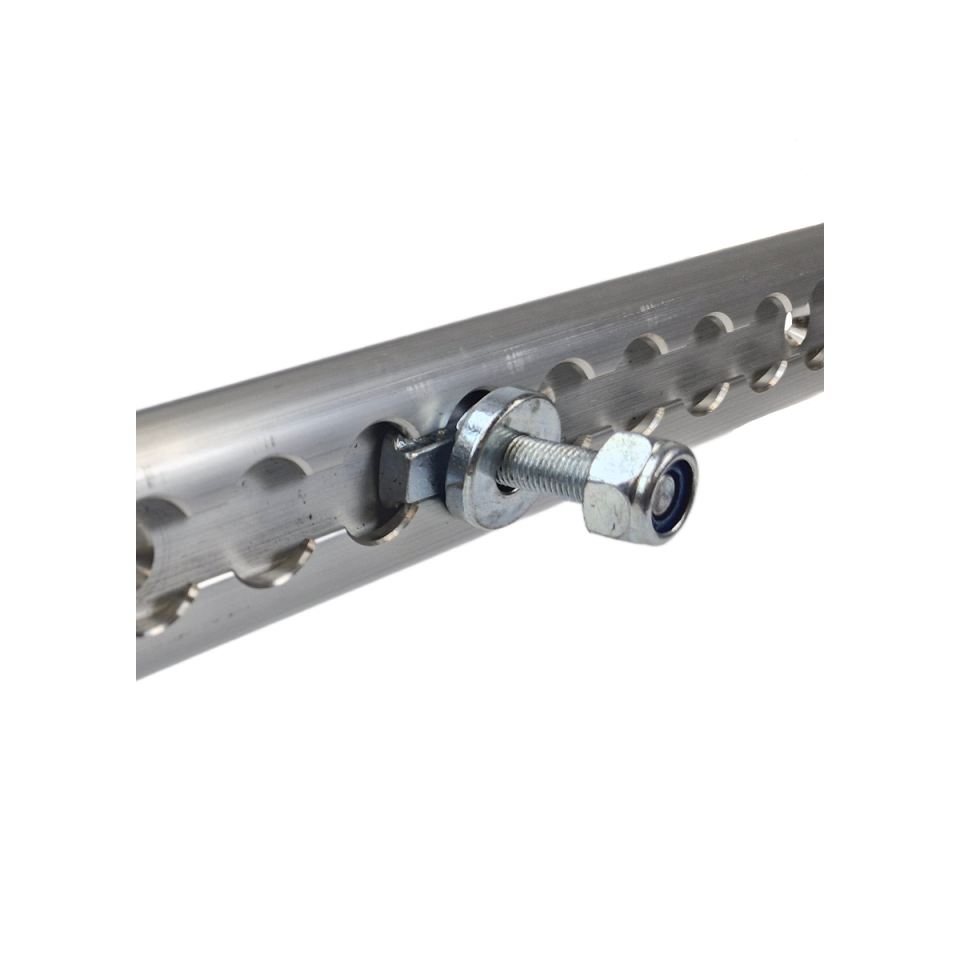

De ronde ring zorgt ervoor dat de fitting op zijn plaats blijft zitten wanneer deze is gemonteerd. De fitting kan uit de vliegtuigrail worden genomen en op een andere positie worden geplaatst. Zo kun je het bevestigingspunt aanpassen wanneer de inrichting of toepassing verandert.

Bekijk ook ons assortiment vliegtuigrails voor verschillende railprofielen en bijpassende oplossingen.

Montage en gebruik

Plaats de fitting op de gewenste positie in de vliegtuigrail en controleer of deze correct is vergrendeld. Monteer vervolgens het gewenste onderdeel met de 3/8" moer en zorg ervoor dat de verbinding goed vastzit voordat deze wordt belast.

Houd bij de toepassing rekening met de belastbaarheid van het complete bevestigingssysteem. De fitting, vliegtuigrail, montage van de rail en het gemonteerde onderdeel moeten allemaal geschikt zijn voor de toepassing.

Vliegtuigrail fitting met 3/8" moer bestellen

Met de FI-10-40-20 creëer je een flexibel montagepunt in een aluminium vliegtuigrail. De combinatie van 3/8" schroefdraad, een ring en een klembereik van 0-20 mm maakt de fitting geschikt voor uiteenlopende montagetoepassingen. Bestel eenvoudig online bij BCF-Products.
