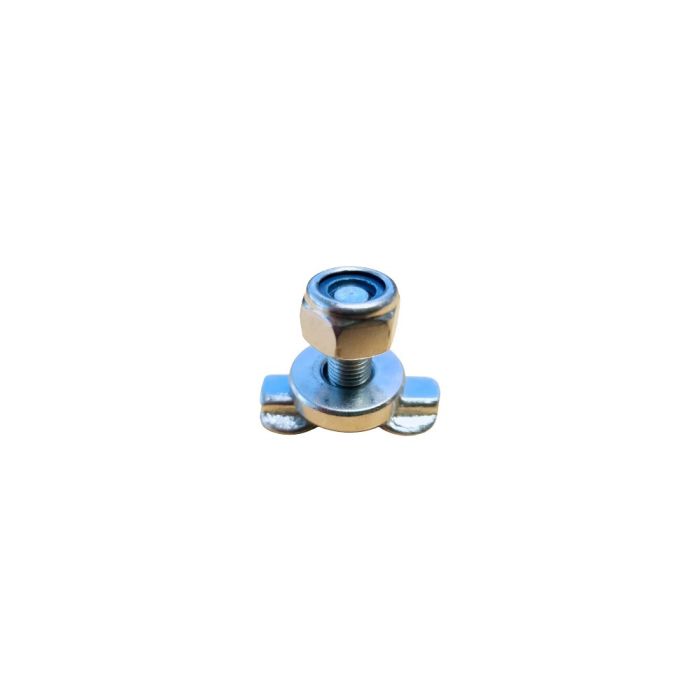

Vliegtuigrail-fitting met 3/8"-moer, klembereik 0-10 mm

Deze vliegtuigrail fitting met 3/8" moer creëert een flexibel montagepunt in een aluminium vliegtuigrail. De fitting is voorzien van een ring en 3/8" schroefdraad met moer, waarmee verschillende passende accessoires en onderdelen kunnen worden bevestigd.

De FI-10-30-10 heeft een klembereik van 0-10 mm en een schroefdraadlengte van 23 mm. Hierdoor is deze uitvoering geschikt voor montagetoepassingen waarbij een relatief beperkt klembereik voldoende is.

Klembereik van 0-10 mm

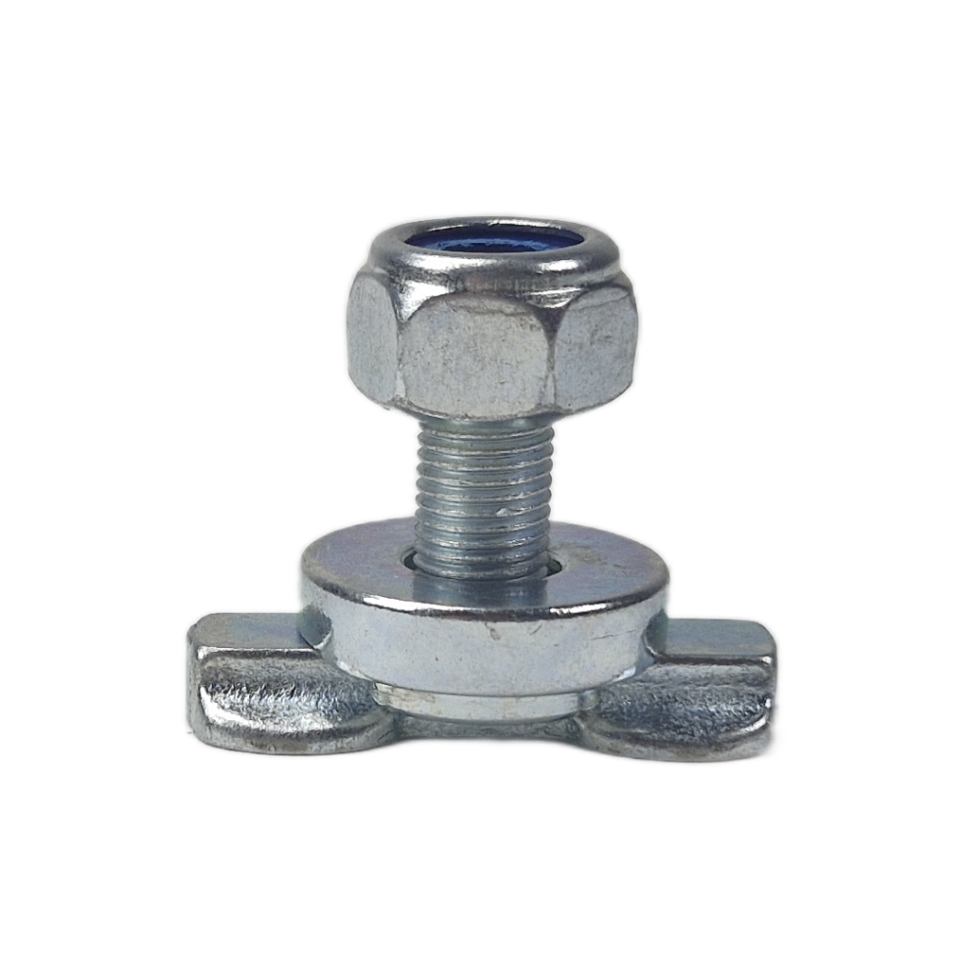

Het klembereik bedraagt 0-10 mm en is de beschikbare ruimte tussen de onderkant van de aangedraaide moer en de bovenkant van de ring. Hierdoor kunnen passende onderdelen met een materiaaldikte tot 10 mm op de fitting worden gemonteerd.

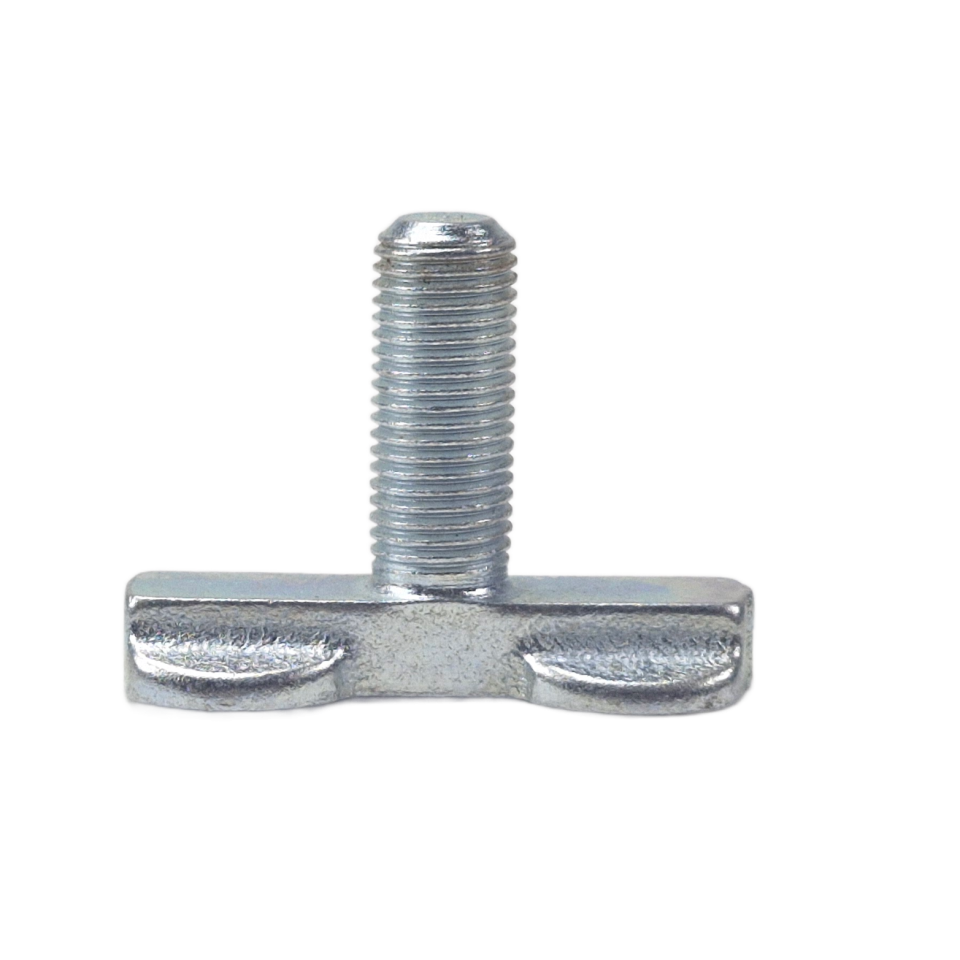

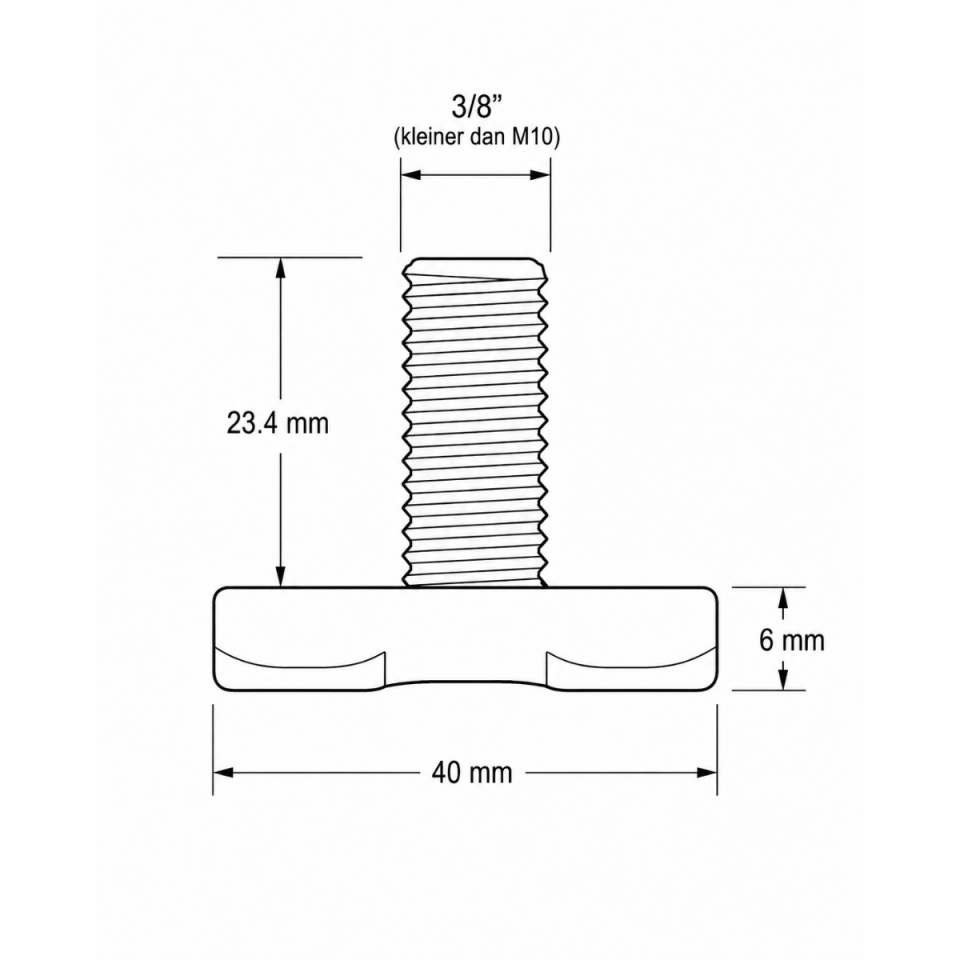

De 3/8" schroefdraad heeft een lengte van 23 mm, waarbij de ring en moer niet zijn meegerekend.

3/8" schroefdraad is geen M10

Deze fitting is voorzien van 3/8" schroefdraad. Dit is een Amerikaanse maat die qua diameter dicht bij 10 mm ligt, maar een andere schroefdraad heeft dan M10. Gebruik daarom uitsluitend een passende 3/8" moer of accessoire en ga niet uit van uitwisselbaarheid met M10.

Flexibel te positioneren in de vliegtuigrail

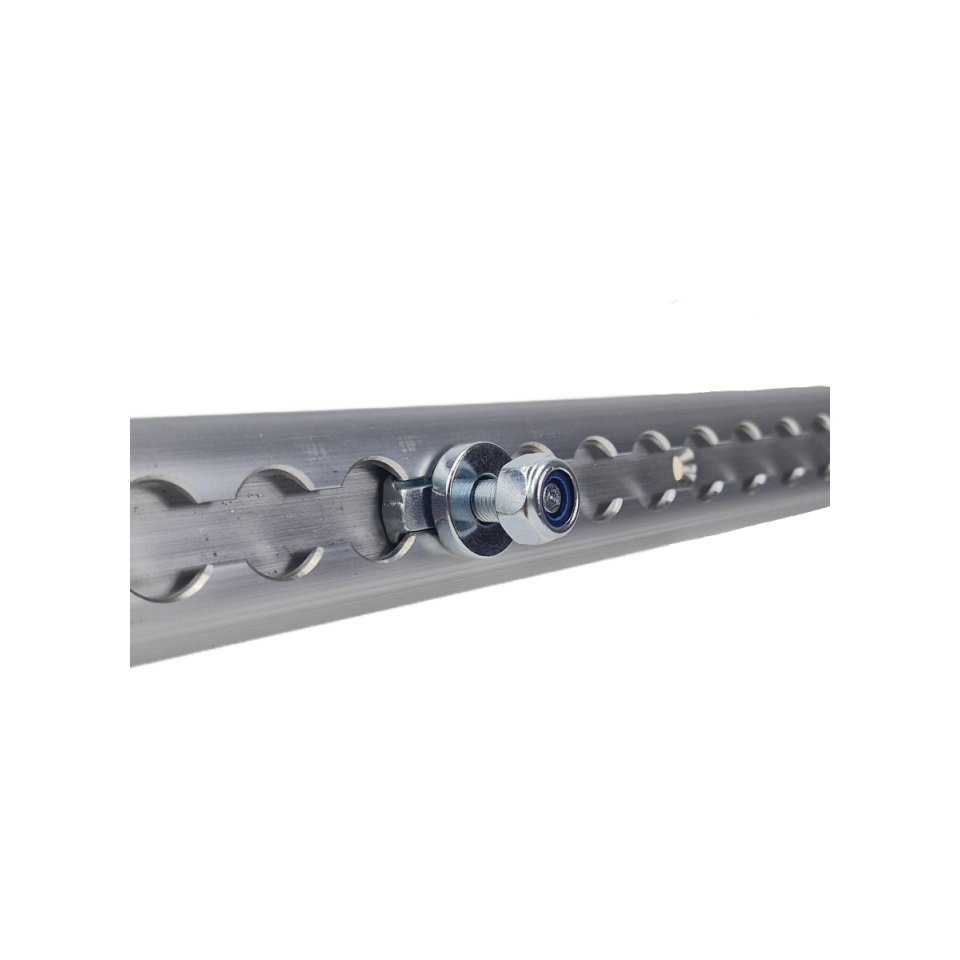

De fitting kan op verschillende posities in de vliegtuigrail worden geplaatst en weer worden uitgenomen. Zo kun je het montagepunt aanpassen wanneer de inrichting of toepassing verandert. De ronde ring zorgt ervoor dat de fitting na plaatsing goed in de rail blijft zitten.

Bekijk ons assortiment vliegtuigrails voor verschillende aluminium railprofielen en bijpassende oplossingen.

Montage en belastbaarheid

Plaats de fitting op de gewenste positie in de vliegtuigrail en controleer voor gebruik of deze correct is vergrendeld. Monteer vervolgens het gewenste onderdeel met de 3/8" moer en zorg dat de verbinding goed vastzit voordat deze wordt belast.

Houd bij de toepassing rekening met de belastbaarheid van het complete bevestigingssysteem. Naast de fitting moeten ook de vliegtuigrail, de montage van de rail en het gemonteerde onderdeel geschikt zijn voor de toepassing.

Vliegtuigrail fitting met 3/8" moer bestellen

Met de FI-10-30-10 creëer je een flexibel montagepunt met een klembereik van 0-10 mm in een aluminium vliegtuigrail. De combinatie van 3/8" schroefdraad, moer en ring maakt de fitting geschikt voor uiteenlopende montagetoepassingen. Bestel eenvoudig online bij BCF-Products.
